| Характеристики | |
|---|---|
| Производительность | 60 л/с |
| 216 м3/ч | |
| Габариты корпусов | 10540х2000 - 2 шт |
| Размер установки в плане? | |
| - длина | 18200 мм |
| - высота | 2180 мм |
| - ширина | 5000 мм |
| Высота патрубков | |
| - входного | 1800 мм |
| - выходного | 1550 мм |
| Диаметр корпуса | 2000 мм |
| Диаметр патрубков | 400 мм |
| Рабочий объём? | 57 м3 |
| Масса (сухая/с водой)? | 4,4/61,6 т |
| Объём нефтепродуктов | 1,04 м3 |
| Объём осадка | 8,16 м3 |
| Сорбционных фильтров | 12 шт |
| Технических колодцев | 12 шт |
| Корпусов | 2 шт |
| Базовая комплектация | |
|---|---|
| Блок БВ установки Векса | 2 шт |
| Блок ПН установки Векса | - |
| Блок СМ установки Векса | - |
| Фильтры сорбционные, комплект | 1 шт |
| Руководство по эксплуатации | 1 шт |
| Дополнительная комплектация | |
| Колодец смотровой узловой КС-У | 1 шт |
| Колодец смотровой поворотный КС-П | 4 шт |
| Колодец смотровой для отбора проб КС-ОП | 1 шт |
| Комплект труб с муфтами | 1 шт |
| Фильтры сорбционные, комплект | 1 шт |
| Монтажный комплект? | 1 шт |
| Лестницы алюминиевые | 8 шт |
| Датчики уровня нефтепродуктов | 2 шт |
| Датчики уровня осадка | 2 шт |
Показатели очистки поверхностных стоков
| Показатель | на входе | на выходе | |
| Векса | Векса-М | ||
| Взвешенные в-ва, мг/л | 3000 | 5 | 3 |
| Нефтепродукты, мг/л? | 110 | 0,3 | 0,05 |
| ХПК, мгO2/л | 1200 | 10 | 10 |
| БПК5, мгO2/л | 150 | 2 | 2 |
Документация к установке
-
Векса 60 - 400 - руководство по эксплуатации981.1 Кб
-
Векса-60 эскиз1.3 Мб
-
Векса 60 эскиз в DWG385 Кб
-
Revit - BIM модели Векса (2 ряда)40.1 Мб
-
Сертификат соответствия ГОСТ Р: Векса, Argel, Armoplast, Flotomax2.7 Мб
-
Декларация ТС ТР: Векса, Argel, Armoplast, Flotomax489.9 Кб
-
Векса - экспертное заключение1.8 Мб
-
Векса-60 - Векса-200 Приложение Б262 Кб
-
Схема системы проточного типа55.6 Кб
-
Товарный знак Векса813 Кб
-
Сертификат на сейсмичность953.1 Кб
-
Векса - монтаж датчиков уровня318.3 Кб
Описание

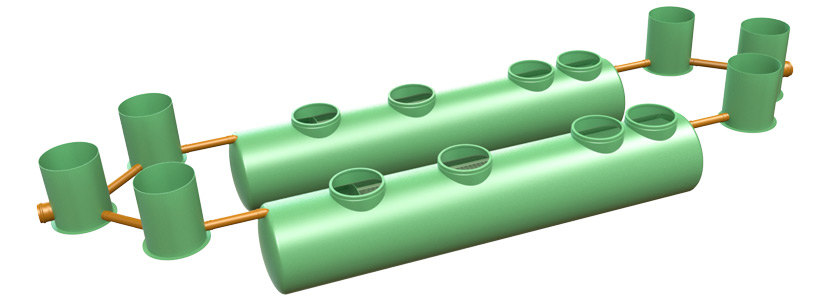

Качественная очистка дождевых стоков производительностью 60 литров в секунду возможна лишь на установках с большим рабочим объёмом. В связи с этим, очистные сооружения Векса-60 и Векса-60-М состоят из двух параллельных корпусов, объединённых сетью разделительных и поворотных колодцев. Очистка дождевых сточных вод на этих высокопроизводительных очистных сооружениях выполняется также эффективно, как и на моноблочных, а компактные размеры отдельных блоков позволяют организовать оперативную доставку всей системы в самые труднодоступные районы.
Поток дождевой воды, разделённый на две линии, проходит очистку в установках Векса-60 (Векса-60-М) через отсеки пескоуловителя, тонкослойного отстойника и сорбционных фильтров, освобождаясь от взвешенных веществ и нефтепродуктов и соединяясь на выходе из установки в колодце для отбора проб.
