| Характеристики | |
|---|---|
| Производительность | 100 л/с |
| 360 м3/ч | |
| Габариты корпусов | 11040х2000 - 2 шт; 6440х2000 - 2 шт |
| Размер установки в плане? | |
| - длина | 27250 мм |
| - высота | 2180 мм |
| - ширина | 5000 мм |
| Высота патрубков | |
| - входного | 1800 мм |
| - выходного | 1450 мм |
| Диаметр корпуса | 2000 мм |
| Диаметр патрубков | 400 мм |
| Рабочий объём? | 91,4 м3 |
| Масса (сухая/с водой)? | 7/98,4 т |
| Объём нефтепродуктов | 1,74 м3 |
| Объём осадка | 12,38 м3 |
| Сорбционных фильтров | 24 шт |
| Технических колодцев | 20 шт |
| Корпусов | 4 шт |
| Базовая комплектация | |
|---|---|
| Блок БВ установки Векса | - |
| Блок ПН установки Векса | 2 шт |
| Блок СМ установки Векса | 2 шт |
| Фильтры сорбционные, комплект | 1 шт |
| Руководство по эксплуатации | 1 шт |
| Дополнительная комплектация | |
| Колодец смотровой узловой КС-У | 1 шт |
| Колодец смотровой поворотный КС-П | 4 шт |
| Колодец смотровой для отбора проб КС-ОП | 1 шт |
| Комплект труб с муфтами | 1 шт |
| Фильтры сорбционные, комплект | 1 шт |
| Монтажный комплект? | 1 шт |
| Лестницы алюминиевые | 14 шт |
| Датчики уровня нефтепродуктов | 2 шт |
| Датчики уровня осадка | 2 шт |
Показатели очистки поверхностных стоков
| Показатель | на входе | на выходе | |
| Векса | Векса-М | ||
| Взвешенные в-ва, мг/л | 3000 | 5 | 3 |
| Нефтепродукты, мг/л? | 110 | 0,3 | 0,05 |
| ХПК, мгO2/л | 1200 | 10 | 10 |
| БПК5, мгO2/л | 150 | 2 | 2 |
Описание

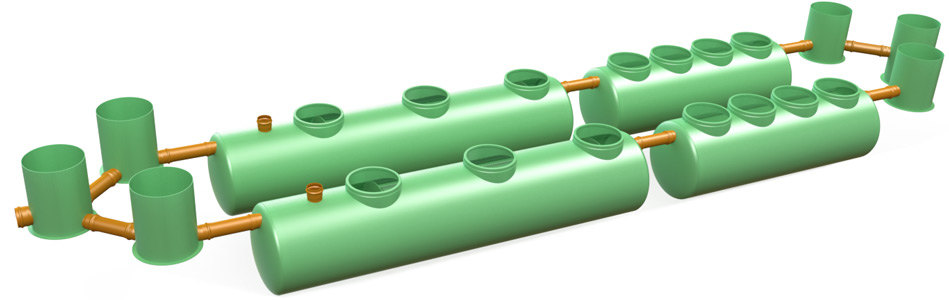

Векса-100 и Векса-100-М – очистные сооружения поверхностного стока, которые могут обслуживать площадь водосбора до 10 гектар. Поставляются в виде четырёх цилиндрических корпусов, объединённых в две рабочие линии.
Конструктивно очистные сооружения поверхностных вод Векса представляют собой последовательность функциональных отсеков, в которых вода проходит различные этапы очистки. Сначала в пескоуловителе происходит успокоение потока и отделение крупных частиц примесей. Затем в тонкослойном отстойнике происходит разделение потока на ярусы, оседание мелкодисперсных взвесей на поверхности полимерных пластин с последующим погружением на дно отсека и отделение нефтепродуктов. Эмульгированные нефтепродукты отделяются коалесцентным сепаратором, а в сорбционных фильтрах выполняется доочистка жидкости перед тем, как она покинет очистные сооружения поверхностных вод.
Фильтроэлементы в установках выполнены в виде сменных цилиндрических блоков, что позволяет производить их оперативное обслуживание и замену без необходимости останавливать работу всей системы.
Отведение очищенных поверхностных вод возможно производить двумя путями:
- на рельеф или водоем после очистных сооружений Векса-100-М с дополнительным сорбционным блоком;
- в сеть существующей ливневой канализации для очистных сооружений поверхностных стоков Векса-100.
