| Характеристики | |
|---|---|
| Производительность | 120 л/с |
| 432 м3/ч | |
| Габариты корпусов | 10540х2000 - 4 шт |
| Размер установки в плане? | |
| - длина | 18840 мм |
| - высота | 2180 мм |
| - ширина | 11000 мм |
| Высота патрубков | |
| - входного | 1800 мм |
| - выходного | 1550 мм |
| Диаметр корпуса | 2000 мм |
| Диаметр патрубков | 500 мм |
| Рабочий объём? | 114 м3 |
| Масса (сухая/с водой)? | 8,8/123,2 т |
| Объём нефтепродуктов | 2,08 м3 |
| Объём осадка | 16,32 м3 |
| Сорбционных фильтров | 24 шт |
| Технических колодцев | 26 шт |
| Корпусов | 4 шт |
| Базовая комплектация | |
|---|---|
| Блок БВ установки Векса | 4 шт |
| Блок ПН установки Векса | - |
| Блок СМ установки Векса | - |
| Фильтры сорбционные, комплект | 1 шт |
| Руководство по эксплуатации | 1 шт |
| Дополнительная комплектация | |
| Колодец смотровой узловой КС-У | 5 шт |
| Колодец смотровой поворотный КС-П | 4 шт |
| Колодец смотровой для отбора проб КС-ОП | 1 шт |
| Комплект труб с муфтами | 1 шт |
| Фильтры сорбционные, комплект | 1 шт |
| Монтажный комплект? | 1 шт |
| Лестницы алюминиевые | 16 шт |
| Датчики уровня нефтепродуктов | 4 шт |
| Датчики уровня осадка | 4 шт |
Показатели очистки поверхностных стоков
| Показатель | на входе | на выходе | |
| Векса | Векса-М | ||
| Взвешенные в-ва, мг/л | 3000 | 5 | 3 |
| Нефтепродукты, мг/л? | 110 | 0,3 | 0,05 |
| ХПК, мгO2/л | 1200 | 10 | 10 |
| БПК5, мгO2/л | 150 | 2 | 2 |
Документация к установке
-
Векса 60 - 400 - руководство по эксплуатации981.1 Кб
-
Векса-120 эскиз1.5 Мб
-
Векса 120 эскиз в DWG420.7 Кб
-
Revit - BIM модели Векса (4 ряда)46.9 Мб
-
Сертификат соответствия ГОСТ Р: Векса, Argel, Armoplast, Flotomax2.7 Мб
-
Декларация ТС ТР: Векса, Argel, Armoplast, Flotomax489.9 Кб
-
Векса - экспертное заключение1.8 Мб
-
Схема системы проточного типа55.6 Кб
-
Товарный знак Векса813 Кб
-
Векса-60 - Векса-200 Приложение Б262 Кб
-
Сертификат на сейсмичность953.1 Кб
-
Векса - монтаж датчиков уровня318.3 Кб
Описание

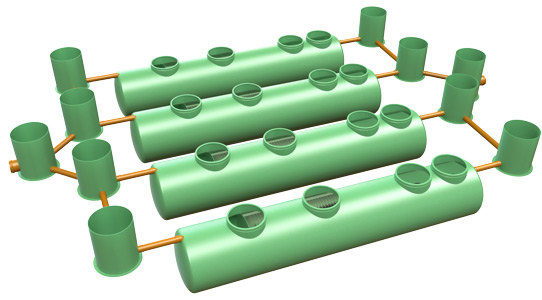

Модульная установка Векса-120, Векса-120-М, производительностью 120 л/сек, состоит из четырех модулей, которые монтируются параллельно и может поставляться в базовой и полной комплектации. Базовая комплектация Векса-120, Векса-120-М – это поставка только модулей полной заводской готовности без обвязочных колодцев. Дополнить комплекс, состоящий из базовой комплектации Векса-120, Векса-120-М, можно обычными железобетонными колодцами серийного производства. Количество обвязочных колодцев определяют привязочные условия.
Полная комплектация Векса-120, Векса-120-М - это поставка модулей полной заводской готовности + обвязочные колодцы (распределительные) из стеклопластика в количестве 10 шт. Система полностью готова к монтажу.
Преимуществом данной модульной очистной системы (Векса-120, Векса-120-М в полной комплектации) является удобство монтажа в водонасыщенных грунтах, когда нет необходимости проводить дорогостоящие гидроизоляционные работы.
Как и в других установках типоряда «Векса» отличие Векса-120 и Векса-120-М в степени очистки по нефтепродуктам на выходе - 0,3 мг/л для Векса-120 и 0,05 мг/л для Векса-120-М.
