Пример монтажа установки Векса

До монтажа

Проверить общее состояние корпуса установки на отсутствие разрывов и трещин.

Перед монтажом очистного оборудования, при наличии, необходимо удалить из емкости мусор и откачать дождевую воду.

Во время монтажа

Необходимо избегать ударов по стенке корпуса, во избежание его повреждения.

Анкеровка установки к монтажной фундаментной ж/б плите необходима во избежание ее выдавливания грунтовыми водами при опорожнении установки во время технического обслуживания.

Основание и параметры монтажной фундаментной плиты определяются расчетным путем в ходе проектных работ. Масса фундаментной плиты должна быть не менее 50% от массы установки с водой.

На монтажной фундаментной плите следует утрамбовать слой песка (без камней) не менее 20 см.

При варианте размещения установки под проезжей частью, необходимо выполнить разгрузочную дорожную плиту из армированного бетона и применить чугунные люки в соответствии с ГОСТ 3634-99.

Рисунок 1 — «Монтаж установки под проезжей частью»

При установке емкостного оборудования должна быть соблюдена правильность ориентировки входа и выхода сточной воды, проверена соосность всех отверстий.

После установки емкости на слой песка, следует залить в него воду (во все отсеки) на высоту 20 см для обеспечения устойчивости при дальнейших монтажных работах.

Крепление (анкерование) установки к монтажной фундаментной плите осуществляется анкерными неэластичными тросами, протягивая их вокруг емкости. Частота расположения, размер и прочность анкерных тросов зависит от габаритов конкретной установки и уровня грунтовых вод. Анкеровочные тросы должны закрепляться вдоль емкости через 0,8-1,2 м. Тросы и крепежи не должны вдавливаться в поверхность корпуса установки.

Рисунок 2 — «Монтаж установки под газон, с утеплением»

Обратную засыпку производить песком слоями по 20 см, после чего производить его утрамбовку. Параллельно с засыпкой производить заливку емкости водой.

При достижении уровня засыпки входного и выходного патрубков, последние подключить к коллектору. На горловины надеть технологические колодцы.

Установить датчик уровня нефтепродуктов и проложить кабель (если датчик входит в комплект поставки).

Подать сточную воду на установку после повторной очистки водосборной поверхности от мусора.

Пример монтажа установки представлен в Приложении.

ВНИМАНИЕ! ПРИ УВЕЛИЧЕНИИ ВЫСОТЫ ТЕХНИЧЕСКИХ КОЛОДЦЕВ (БОЛЕЕ 1,8 м) НЕОБХОДИМО ПРЕДУСМОТРЕТЬ КОМПЛЕКС ЗАЩИТНЫХ МЕРОПРИЯТИЙ НА ВЫБОР ПРОЕКТНОЙ ОРГАНИЗАЦИИ!

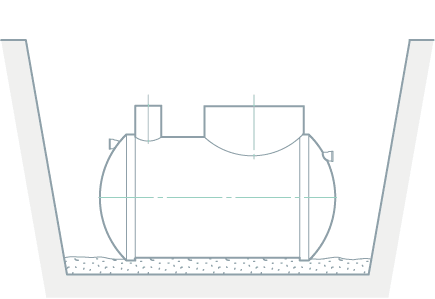

Монтаж установки на уплотненный грунт

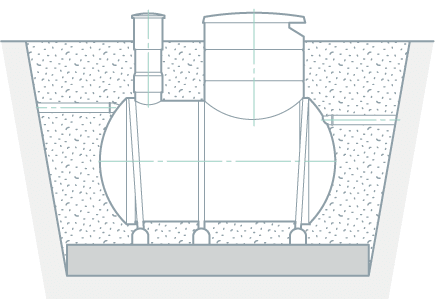

Монтаж установки на ж/б плиту

Монтаж установки на ж/б плиту под проезжей частью, с установкой монолитной плиты

Обозначения

• 1. Корпус;
• 2. Входной патрубок;
• 3. Выходной патрубок;
• 4. Вентиляция;
• 5,6. Смотровые колодцы с пластиковым люком;
• 7. Уплотненный песок;
• 8. Фундаментная ж/б плита;
• 9. Разгрузочная ж/б плита;
• 10. Дорожное покрытие;
• 11. Смотровые колодцы с чугунным люком;
• 12,13. Опалубочное кольцо;
• 14. Переходник 800/560;
• 15. Переходник 1200/800;
• 16. Анкер;
• 17. Талреп;
• 18. Анкерный трос;

Узел надставки при монтаже под проезжей частью

Строповочный узел
