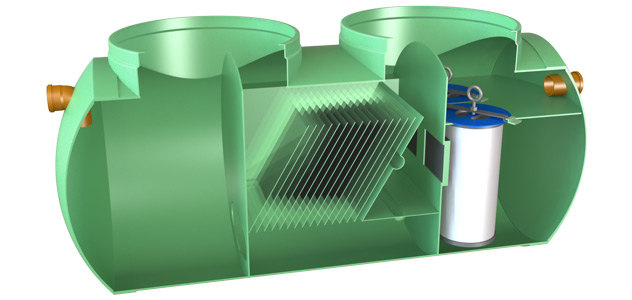

Установка очистки ливневых сточных вод Векса-5-(М)

Назначение

Установки Векса-5, Векса-5-(М), предназначены для очистки ливневых, талых и производственных сточных вод, загрязненных нефтепродуктами и взвешенными веществами, отводимых с территорий промышленных предприятий и селитебных (населенных) территорий, производительностью до 5 л/с.

Установки не предназначены для очистки хозяйственно-бытовых сточных вод, а также стоков, содержащих эмульсии, масла и жиры животного и растительного происхождения.

Таблица 1- Характеристика поверхностного стока

Наименование загрязнителя	Единицы измерения	До очистки	После очистки
Взвешенные вещества	мг/л	700	3–5
Нефтепродукты	мг/л	70	0,3 (0,05 для Векса-М)
БПК₅	мгО₂/л	30	2
Специфические компоненты		отсутствуют	отсутствуют

Примечание – растворенных нефтепродуктов не более 5%.

Технические характеристики

Установка выпускается в двух модификациях: Векса-2 – предназначена для очистки ливневых, талых, производственных и поливомоечных сточных вод, с входящими концентрациями до 400 мг/л по взвешенным веществам и до 70 мг/л по нефтепродуктам. Степень очистки – взвешенные вещества до 5 мг/л и нефтепродукты – до 0,3 мг/л. (ПДК сброса в водные объекты хозяйственно-питьевого и культурно-бытового водопользования). Векса-2-М – предназначена для очистки ливневых, производственных, талых и поливомоечных сточных вод, с входящими концентрациями до 700 мг/л по взвешенным веществам и до 70 мг/л по нефтепродуктам. Степень очистки – взвешенные вещества до 3 мг/л и нефтепродукты – до 0,05 мг/л. (ПДК сброса в водные объекты рыбохозяйственного назначения).

Таблица 2 –Технические данные и характеристики установки Векса-5-(М)

Производительность установки, л/с		ед	5
Производительность установки, л/с		ед	5
Длина	L	мм	3600
Диаметр	D	мм	1500
Высота входного патрубка (до лотка)	H₁	мм	1350
Высота выходного патрубка (до лотка)	H₂	мм	1200
Диаметр патрубков	DN	мм	160
Глубина расположения входного патрубка (до лотка) от поверхности земли	H₃	мм	1800
Площадь фильтрующей поверхности		м²	2,38
Параметры коалесцентных единиц		шт	7
Параметры сорбционных единиц тип 1		шт	2
Параметры сорбционных единиц тип 2		шт	–
Рабочий объем	V	м³	4,95
Объем песка		м³	0,22
Объем осадка		м³	0,46
Объем нефтепродуктов		м³	0,09
Масса (сухая / с водой)		т	0,62/5,57
Срок замены сорбента		мес	6

* песконефтеуловитель, для Вексы-40-М, Вексы-50-М
** сорбционный фильтр, для Вексы-40-М, Вексы-50-М

* Глубина расположения входного патрубка (от лотка) до поверхности земли, (Н3), - 1800 мм (в серийном исполнении) и до 3000 мм при заказе;

Индекс - М – Установка с двухступенчатой сорбционной очисткой.

Габаритный чертеж Векса 5-(M)
