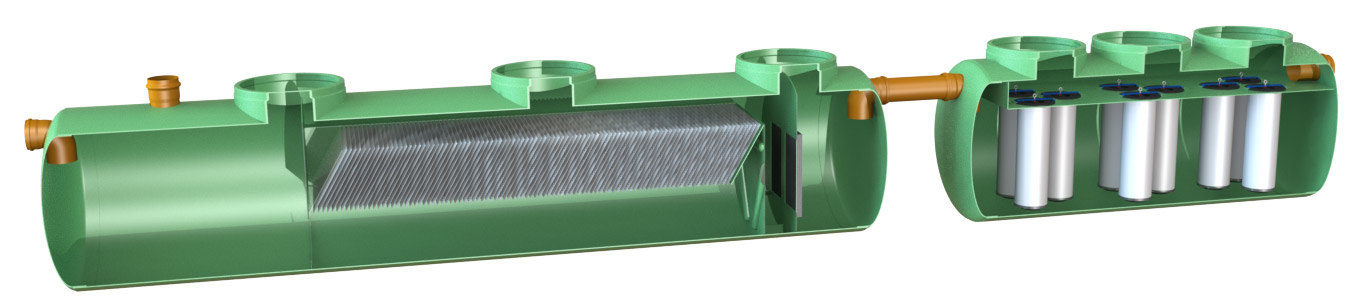

Установка очистки ливневых сточных вод Векса-40-(М)
Назначение
Установки Векса-40, Векса-40М, предназначены для очистки ливневых, талых и производственных сточных вод, загрязненных нефтепродуктами и взвешенными веществами, отводимых с территорий промышленных предприятий и селитебных (населенных) территорий, производительностью до 40 л/с.
Установки не предназначены для очистки хозяйственно-бытовых сточных вод, а также стоков, содержащих эмульсии, масла и жиры животного и растительного происхождения.
Таблица 1- Характеристика поверхностного стока
| Наименование загрязнителя | Единицы измерения | До очистки | После очистки |
|---|---|---|---|
| Взвешенные вещества | мг/л | 700 | 3–5 |
| Нефтепродукты | мг/л | 70 | 0,3 (0,05 для Векса-М) |
| БПК5 | мгО2/л | 30 | 2 |
| Специфические компоненты | отсутствуют | отсутствуют |
Примечание – растворенных нефтепродуктов не более 5%.
Технические характеристики
Установка выпускается в двух модификациях: Векса-40 – предназначена для очистки ливневых, талых, производственных и поливомоечных сточных вод, с входящими концентрациями до 400 мг/л по взвешенным веществам и до 70 мг/л по нефтепродуктам. Степень очистки – взвешенные вещества до 5 мг/л и нефтепродукты – до 0,3 мг/л. (ПДК сброса в водные объекты хозяйственно-питьевого и культурно-бытового водопользования). Векса-40-М – предназначена для очистки ливневых, производственных, талых и поливомоечных сточных вод, с входящими концентрациями до 700 мг/л по взвешенным веществам и до 70 мг/л по нефтепродуктам. Степень очистки – взвешенные вещества до 3 мг/л и нефтепродукты – до 0,05 мг/л. (ПДК сброса в водные объекты рыбохозяйственного назначения).
Таблица 2 –Технические данные и характеристики установки Векса-40-(М)
| Производительность установки, л/с | ед | 40 | |||
|---|---|---|---|---|---|
| 40(ПН)* | 40(С)** | 40М(ПН+С) | |||
| Длина | L | мм | 9540 | 5040 | 14580 |
| Диаметр | D | мм | 2000 | 2000 | 2000 |
| Высота входного патрубка (до лотка) | H1 | мм | 1800 | 1600 | 1800 |
| Высота выходного патрубка (до лотка) | H2 | мм | 1600 | 1450 | 1450 |
| Диаметр патрубков | DN | мм | 315 | 315 | 315 |
| Глубина расположения входного патрубка (до лотка) от поверхности земли | H3 | мм | 1800 | ||
| Площадь фильтрующей поверхности | м2 | – | 27,87 | – | |
| Параметры коалесцентных единиц | шт | 45 | – | – | |
| Параметры сорбционных единиц тип 1 | шт | – | – | – | |
| Параметры сорбционных единиц тип 2 | шт | – | 9 | – | |
| Рабочий объем | V | м3 | 28,50 | 12,30 | 38,10 |
| Объем песка | м3 | – | – | 0,79 | |
| Объем осадка | м3 | 5,41 | – | 5,41 | |
| Объем нефтепродуктов | м3 | 0,65 | 0,95 | 1,30 | |
| Масса (сухая / с водой) | т | 2,11/27,91 | 1,36/13,66 | 3,47/41,57 | |
| Срок замены сорбента | мес | 6 | |||
* песконефтеуловитель, для Вексы-40-М, Вексы-50-М
** сорбционный фильтр, для Вексы-40-М, Вексы-50-М
Индекс - М – Установка с двухступенчатой сорбционной очисткой.
Габаритный чертеж Векса 40-(M)
Габаритный чертеж Векса 40-(ПН)
Габаритный чертеж Векса 40-(CM)
